Для того чтобы сделать фонарик на воде, сначала понадобится раздобыть кое-какие материалы. Нам будет нужна трубка ПВХ, которая пойдет на создание корпуса. Также понадобится отражатель с платой и тремя светодиодами, любой биполярный транзистор, резистор 1 кОм, медная проволока 0.5 метра длиной и 0.25 мм толщиной. Еще понадобятся материалы для гальванического элемента и бумажная салфетка.
Первым делом изготавливается элемент питания. Для этого берется медная пластина, и вокруг нее делается несколько оборотов бумажной салфеткой. К свертку прикладывается цинковая пластина, после чего делается еще три оборота салфеткой. Конструкция фиксируется медной проволокой.
Далее нужно изготовить переходную крышку, а сразу после нее преобразователь, в соответствии с приведенной Novate.ru схемой.
Когда все это будет сделано, остается настроить плату, припаять вход преобразователя, а также поместить конструкцию в корпус. Для надежности элементы садятся на клей. Корпус заполняется водой. Пошаговый процесс сборки смотрим на видео.
Видео
Понравилась статья? Тогда поддержи нас, жми:
С каждым днем становятся все популярнее передачи Беара Гриллза о выживании в экстремальных условиях дикой природы. Все больше людей задумывается об экологичности тех или иных предметов обихода.
Мы предлагаем Вашему вниманию возможность самостоятельно сделать фонарик, работающий на воде, который не нанесет ущерба окружающему нас миру и сможет работать неограниченное количество времени, при наличии рядом источника воды.
Когда Вы прочитали это в первый раз, Вам показалось, что это шутка. Однако, опытным путем подтверждено, что на обычной воде из крана фонарик работает примерно тридцать минут, при увеличении солей в воде, а попросту говоря, используя морскую воду, время непрерывной работы увеличивается до двух часов.
Вспоминая курс школьной физики, Вы прекрасно понимаете, что наша водяная батарейка состоит из медной и цинковой пластин, вода является электролитом. К сожалению, выходное напряжение не слишком высокое, поэтому Вам будет необходимо собрать довольно простой повышающий преобразователь напряжения, чтобы к светодиодам поступал ток достаточной силы.
Для сборки Вам необходимо приобрести следующие комплектующие:
• ПВХ трубу длиной 10 см (3/4 дюйма);
• ПВХ переходник с ¾ дюйма на 1 дюйм;
• Небольшую ферритовую бусинку (можно изъять аналогичную из неработающей экономки);
• Транзистор 2N3904(NPN);
• 1К резистор;
• Светодиоды и отражатель ( так же можно изъять из старого фонарика);
• Медный и цинковый электроды;
• Медный одножильный провод в лаковой изоляции;
• 4 листа туалетной бумаги;
• Кусочек прозрачного пластика.
Вам понадобятся следующие инструменты и оборудование:
1) Паяльник;
2) Клеевой пистолет;
3) Суперклей.
Источником питания для будущего фонарика будет служить водная батарейка. Как мы уже говорили выше, она будет состоять из двух металлических пластин. Медная пластина – это анод, а цинковая – катод.
Пошаговая инструкция по изготовлению фонарика работающего на водяной батарейке:
1. Возьмите 3 листа туалетной бумаги и намотайте на медный электрод (плюс питания), затем приложите к образовавшемуся рулону цинковый электрод (минус питания) и закрутите остаток туалетной бумаги вокруг их обоих.
5. Ознакомьтесь со схемой повышающего преобразователя. На второй схеме повышающий преобразователь нарисован более подробно.
6. Соберите преобразователь согласно схеме. Припаяйте все детали.
7. Приклейте светоотражатель со светодиодами и радиодеталями к ПВХ переходнику.
8. Вырежьте круг из прозрачного пластика диаметром, соответствующего диаметру ПВХ трубы. С помощью него Вы будете видеть оставшееся количество воды.
Такой фонарик прекрасно подойдёт всем туристам, охотникам и просто любителям необычных предметов. Они не вредят окружающей среде, ведь в их аккумуляторах нет опасных металлов.
Подзарядка таких предметов происходит с помощью обычной водопроводной воды. Например, фонарик может работать без перебоев от обычной воды около 60 минут, а солёная морская вода даёт заряд в два раза больше.
Секрет этого прибора кроется в двух пластинчатой батарейке, которая содержит медь и цинк. Электролитом в аккумуляторе выступает вода. Чтобы фонарик начал светить, нужно применить преобразователь, так как напряжение на выходе очень маленькое.
Для сборки фонарика будет необходима полимерная труба длиной 10 см с условным проходом 20 мм, переходник полимерный для трубы с прохода 20 мм на 25 мм, небольшая ферритовая бусина, 2N3904 транзистор, резистор на 1К, отражатель светодиодный от сломавшегося фонарика, электроды из меди и цинка, провод лаковый в одну жилу, пластик прозрачный и 4 куска туалетной бумаги.
Для сборки такого фонарика понадобится паяльник, клеевой пистолет и моментальный клей.
Батарея это главный источник питания в самодельном фонаре, главные роли в котором исполняют электроды. Необходимо взять 4 куска туалетной бумаги (важно оставлять куски цельными, то есть одной полоской) и обмотать медный электрод, который будет служить плюсом или анодом батареи, тремя кусками бумаги. Потом в оставшийся кусок вложить электрод из цинка, или минус батареи (катод), и обмотать до конца. В итоге получится рулон из двух электродов, который нужно замотать по всей длине проволокой из меди.

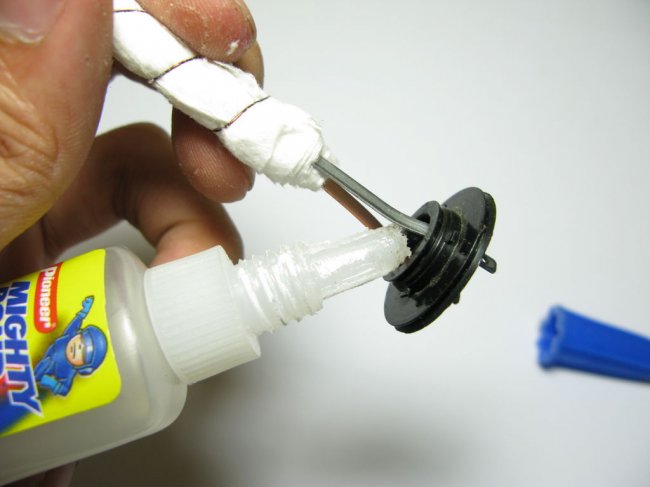

Далее понадобится обычная пластиковая крышка, в которой делается две прорези для электродов, куда нужно вставить их концы. Всё закрепить клеем с моментальной схваткой.
После этого можно приступать к припаиванию всех деталей по схеме.
Получившуюся конструкцию приклеить к полимерному переходнику с помощью клеевого пистолета.
Чтобы видеть, сколько воды осталось в фонарике, нужно со стороны противоположной резьбе приклеить кусок прозрачного пластика.
В качестве ручки и ёмкости для воды будет служить кусок полимерной трубы.
После этого можно наполнять ручку водой и вкрутить в переходник.
В заключение, стоит отметить, что если в ручку влить уксусную кислоту, а не воду, то длительность работы фонарика увеличится до 6-10 часов.
Фонарик, работающий на воде, это отличная вещь для туристов, охотников и просто любителей смастерить что-то своими руками. Более того — изготовленный фонарик абсолютно экологичен и не вредит окружающей среде, в отличие от обычных фонариков, аккумуляторы которых содержат в себе такие вредные металлы, как свинец и ртуть.
Представьте себе обычные настенные часы, которые работают от 6 месяцев до года, и Вам не нужно выходить из дома, для того, чтобы купить батарейки, когда они сядут. Что может быть удобнее, чем подзарядка аккумулятора водой из под крана? Самодельный фонарик непрерывно светит около получаса, используя обычную водопроводную воду, с соленой морской водой время работы увеличивается до 2-х часов. Итак, как же это работает? Водяная батарейка состоит из 2-х пластин (медной и цинковой), а роль электролита играет вода. Выходное напряжение при этом довольно мало, и для того чтобы заставить светодиоды светиться, нужно будет собрать простой повышающий преобразователь напряжения.
Необходимые материалы для сборки:
ПВХ труба длиной 10 см (3/4 дюйма); —
ПВХ переходник с 3/4 дюйма на дюйм; —
Небольшая ферритовая бусинка (похожую можно взять из нерабочей экономки); — Транзистор 2N3904 (NPN); — 1К резистор; —
Отражатель со светодиодами (из старого фонаря); —
Медный и цинковый электроды; — Медный одножильный провод в лаковой изоляции; —
4 листа туалетной бумаги; — Кусочек прозрачного пластика; Инструменты и оборудование: — Паяльник; — Клеевой пистолет; —
Водяная батарейка является основным источником питания для фонарика. Она состоит из двух полос металла, медной и цинковой.
Медная пластинка — это анод (плюс), а цинковая — катод (минус питания).
В первую очередь, обмотайте 3 листа туалетной бумаги вокруг медного электрода, затем вложите в образовавшийся рулон цинковый электрод и домотайте остаток вокруг их двоих. Затем обмотайте получившийся рулон медной проволокой, это предотвратит бумагу от разрыва, когда она намокнет.
После этого подбираем подходящую по размеру пластиковую крышку (чтобы долго не искать подходящую по размерам, можно сделать самому из любого подходящего по размерам кусочка пластика), делаем в ней две прорези под электроды и герметизируем соединение с помощью суперклея.
овышающий преобразователь это схема 1, которая позволяет загораться светодиодам при малом напряжении питания. (Схема 1 представлена ниже. Для тех кто слабо разбирается в электронике, есть упрощенная схема 2). Припаяв все детали, нужно приклеить светоотражатель со светодиодами и радиодеталями к ПВХ переходнику.
На обратной стороне десятисантиметрового куска ПВХ трубы, приклейте небольшой кружочек из прозрачного пластика, он будет служить индикатором уровня воды. Заполните фонарик водой, и он готов к работе.
Фонарик будет работать на водопроводной воде около получаса, с морской соленой водой фонарик будет светить 2 часа.
Лучше всего фонарик работает на уксусе, так как он содержит много электролитов, и в зависимости от концентрации уксусной кислоты, фонарик может светить 5-10 часов.
Если добавить в фонарик вторую такую же батарейку, то его время работы и яркость увеличится втрое!
Водопроводная вода 0,5 В — 0,9 В 400 мАч Морская вода 0,7 В — 1 В 600 мАч Уксус 0,9 В — 1,3 В 850 мАч
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Если Вы хотите сделать сюрприз любимому человеку, можете быть уверены, от свидания на озере, водная гладь которого украшена фонариками в виде лилий, он будет в восторге! Мерцающие огоньки в романтическом вечернем полумраке никого не оставят равнодушным.
Несколько слов про водные фонарики
Сначала стоит рассказать про то, какие же бывают плавающие фонарики. Их изготавливают из рисовой бумаги. Именно благодаря этой специальной бумаге, они просто нагреваются от фитиля свечи, но не загораются. В то же время, ещё одна особенность такой бумаги заключается в том, что она пропускает свет. Это тоже очень важно для создания атмосферы романтики и любви. Немного масла находится в специальной ёмкости и когда фитиль зажигается, масло горит, и фонарик начинает мерцать. В структуре фонарика есть гибкая проволока. Если Ваши водные фонарики выполнены в форме цветов, то лепесткам можно придать любую форму, по сути есть возможность создать свой уникальный фонарик. Есть некоторые умельцы, которые самостоятельно могут изготовить такое чудо и порадовать любимых людей. Но таких всё-таки меньшинство. В основном, люди предпочитают покупать водные фонарики в магазинах или заказывать из каталогов в интернете. Если намечается какое-то большое торжество, как например, свадьба, то разумнее будет закупить водные фонарики оптом. А если свидание, то очень приятно самому прийти в магазин и выбрать несколько фонариков для влюблённой пары.
Водные фонарики могут выглядеть абсолютно по-разному. Конечно, наиболее романтично выглядят фонарики в виде цветов. Это просто волшебно — свидание в тёплое время года на берегу быстрой речки, а по воде плывут речные фонарики и так красиво переливаются в темноте. Вы можете подготовить для свидания однотонные или разноцветные светящиеся цветы, всё зависит от Вашего вкуса.
Китайские фонарики желаний
Говорят, что если напишешь на фонарике заветную мечту, то она непременно сбудется. Эта традиция берёт начало из Китая, поэтому они так и называются – китайские фонарики желаний. Любой праздник украсит запуск фонариков на воде. На каждом лепестке цветка можно написать пожелание. Если в день рождения друга Вы организуете такое водное шоу, главными героями которого будут китайские фонарики желаний, то и сам именинник и все гости будут в восторге и долго будут помнить такой праздник. Да и не обязательно надо дожидаться праздничной даты. Ведь это может быть просто свидание с любимым человеком.
Фонарики на воде
Если Ваше свадебное торжество проходит летом на озере или речке, прекрасной идеей будет включить в празднование и запуск фонариков на воде, когда наступит вечер. Это будет потрясающее зрелище для гостей, и самое главное для молодой пары. Молодожёны и гости загадывают желания, пишут их и любуются потом этим красивым видом – как речные фонарики в виде светящихся лилий и лотосов уплывают и постепенно исчезают из виду. Такой праздник приведёт в восторг любого – от самого маленького гостя до приглашённого преклонного возраста. И наверняка, Вы ещё не раз захотите повторить эти чудесные сказочные моменты.
Водный поток унесёт плавающие фонарики далеко-далеко, и уже спустя недолгое время загаданные желания исполнятся. А романтический вечер останется надолго в Вашей памяти, как сказка, воплощенная в реальность.
Альтернативная энергия своими руками. Фонарик, работающий на воде
Фонарик, работающий на воде, это отличная вещь для туристов, охотников и просто любителей смастерить что-то своими руками. Более того — изготовленный фонарик абсолютно экологичен и не вредит окружающей среде, в отличие от обычных фонариков, аккумуляторы которых содержат в себе такие вредные металлы как свинец и ртуть.
Представьте себе обычные настенные часы, которые работают от 6 месяцев до года, и Вам не нужно выходить из дома, для того, чтобы купить батарейки, когда они сядут. Что может быть удобнее, чем подзарядка аккумулятора водой из под крана?
Самодельный фонарик непрерывно светит около получаса, используя обычную водопроводную воду, с соленой морской водой время работы увеличивается до 2-х часов.
Итак, как же это работает? Водяная батарейка состоит из 2-х пластин (медной и цинковой), а роль электролита играет вода. Выходное напряжение при этом довольно мало, и для того чтобы заставить светодиоды светиться, нужно будет собрать простой повышающий преобразователь напряжения.
Необходимые материалы для сборки:
- ПВХ труба длиной 10 см (3/4 дюйма);
- ПВХ переходник с 3/4 дюйма на дюйм;
- Небольшая ферритовая бусинка (похожую можно взять из нерабочей экономки);
- Транзистор 2N3904 (NPN);
- 1К резистор;
- Отражатель со светодиодами (из старого фонаря);
- Медный и цинковый электроды;
- Медный одножильный провод в лаковой изоляции;
- 4 листа туалетной бумаги;
- Кусочек прозрачного пластика.
Инструменты и оборудование:
- Паяльник;
- Клеевой пистолет;
- Суперклей.
Водяная батарейка является основным источником питания для фонарика. Она состоит из двух полос металла, медной и цинковой. Медная пластинка — это анод (плюс), а цинковая — катод (минус питания).
В первую очередь, обмотайте 3 листа туалетной бумаги вокруг медного электрода, затем вложите в образовавшийся рулон цинковый электрод и домотайте остаток вокруг их двоих. Затем обмотайте получившийся рулон медной проволокой, это предотвратит бумагу от разрыва, когда она намокнет.
После этого подбираем подходящую по размеру пластиковую крышку (чтобы долго не искать подходящую по размерам, можно сделать самому из любого подходящего по размерам кусочка пластика), делаем в ней две прорези под электроды и герметизируем соединение с помощью суперклея.
Повышающий преобразователь это схема 1, которая позволяет загораться светодиодам при малом напряжении питания. (Схема 1 представлена ниже. Для тех кто слабо разбирается в электронике, есть упрощенная схема 2). Припаяв все детали, нужно приклеить светоотражатель со светодиодами и радиодеталями к ПВХ переходнику.
На обратной стороне десятисантиметрового куска ПВХ трубы, приклейте небольшой кружочек из прозрачного пластика, он будет служить индикатором уровня воды. Заполните фонарик водой, и он готов к работе.
Примечание:
Фонарик будет работать на водопроводной воде около получаса, с морской соленой водой фонарик будет светить 2 часа. Лучше всего фонарик работает на уксусе, так как он содержит много электролитов, и в зависимости от концентрации уксусной кислоты, фонарик может светить 5-10 часов. Если добавить в фонарик вторую такую же батарейку, то его время работы и яркость увеличится втрое!
